写真を整理してるトキに出てきたので、ついでに記事にしてみます。
最近よく話題に出てくる「油圧式のチェーンテンショナー」
どういうモノなのか、見てみるほうがスッキリするでしょう。
唯一TC88でこれが採用されていたのはFXDモデル06年のみ。
TC96にチェンジした07年から続いています。(XL・VRSCを除く)
それがこちら↓

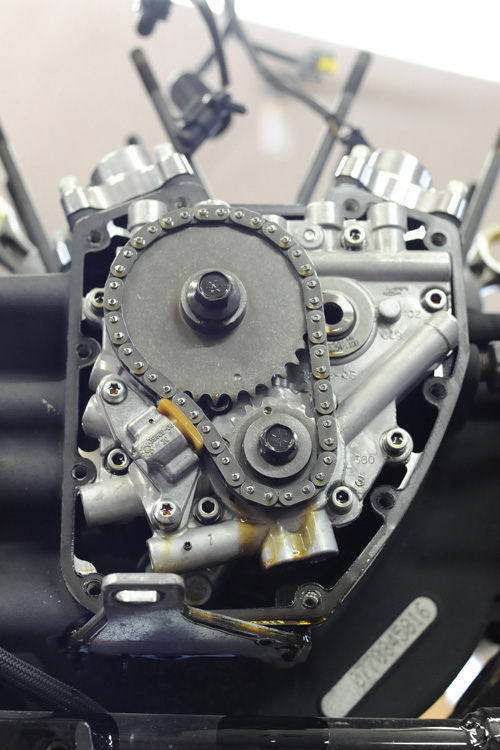

なにも外していないそのままの図。

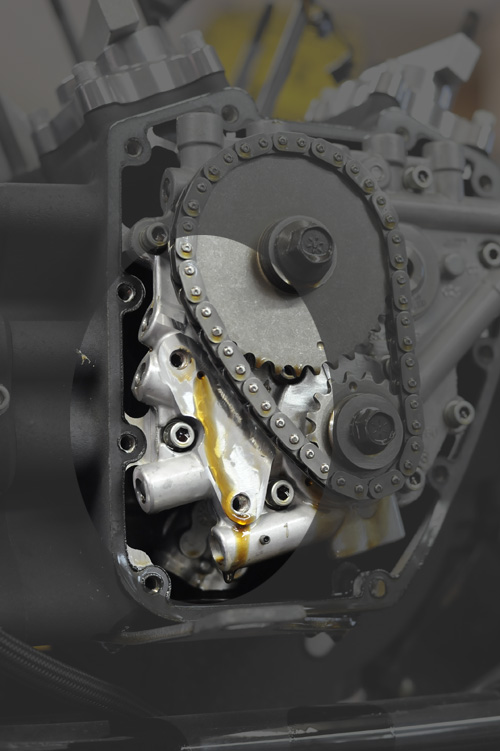

テンショナーのみ外した状態。
カムサポートプレート側にはオイルラインが残る。

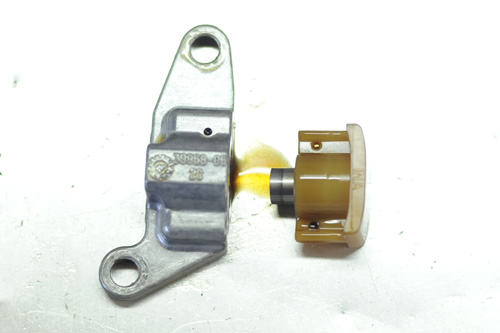

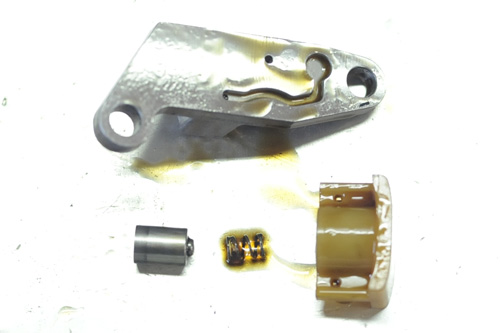

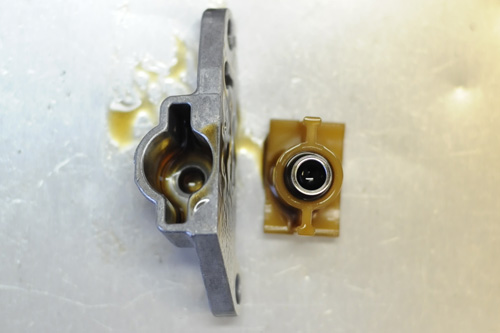

以下、コメント無しで続けて載せます。
ワタシメが見て思ったのは、HLAみたいな構造だなーと。あ、ちょっと役割が違うか(笑)
